Ручная граната M67 (США)

Ручные осколочные гранаты США

В США изобрели множество разнообразных видов и типов ручных гранат. В относительно недолгой истории самостоятельности этого государственного образования первые взрывы «карманной артиллерии» сказали свое веское «Бум!» еще в эпоху Гражданской войны за независимость. В те времена не было какого-то гранатного ведомства или КБ, поэтому, зачастую, инициаторами производства той или иной модели выступали частные лица. Придумывали, патентовали, ну а лучшие образцы удостаивались серийного производства.

Так, например, одной из самых массовых моделей стала граната Кетчума, запатентованная 20 августа 1861 года неким Вильямом Ф. Кетчумом. Она представляла собой чугунный эллипсоид, с одной стороны которого находилась плоская тарелочка взрывателя нажимного действия, а с другой – хвостовик-стабилизатор, необходимый, чтобы граната приземлялась тарелочкой вниз. Масштабное применение этих боеприпасов не дало ожидаемого эффекта. Стабилизатор работал плохо, а в некоторых случаях играл на руку противнику. При осаде Порт Хадсона конфедераты просто ловили брошенные чугунки простынями и отправляли обратно со стен. И те, падая сверху вниз, таки взрывались. У войск конфедерации даже появилась своя копия изделия Кетчума – граната Рейнеса, которая имела модернизированный стабилизатор и взрыватель.


Граната Кетчума.


. и Рейнеса

Капсюльная граната Ганса Эксельсиора разработки начала 1862 года похожа на якорную мину и по принципу действия схожа с ней. Представляла собой чугунный шар с торчащими из него шипами нажимных взрывателей. Для того чтобы устройство не сработало заранее, был предусмотрен дополнительный внешний корпус, состоящий из двух скорлупок. Перед использованием одну половинку нужно было снять, вкрутить в открытую часть гранаты запалы и затем, используя вторую половинку корпуса как рукоятку, метнуть ее в цель. Боеприпас получился очень опасный в первую очередь для применяющего. Более того, известных случаев использования этой модели в бою нет. Тем не менее граната хоть и редко, но попадается в музеях и частных коллекциях. Здесь нельзя не акцентировать внимание на том факте, что это была первая (или одна из первых) попытка американцев создать ручную гранату с взрывателем ударного действия. При всей внешней простоте эта проблема не нашла решения до сих пор. Даже советские РГО и РГН имеют дублирующий детонатор с замедлением. Так что вопрос создания 100% надежных и безопасных гранатных ударных взрывателей остается открытым даже спустя полтора столетия.

Граната Адамса. Точного описания этого боеприпаса найти не удалось, но по сохранившемуся чертежу видно, что разработана она была в 1865 году, а принцип действия основан на применении терочного запала с замедлением. Весьма прогрессивная на то время штуковина, да и использование терки в детонаторах отлично проявило себя в немецких гранатах времен Первой и Второй мировых войн, многие страйкболисты до сих пор с удовольствием используют.

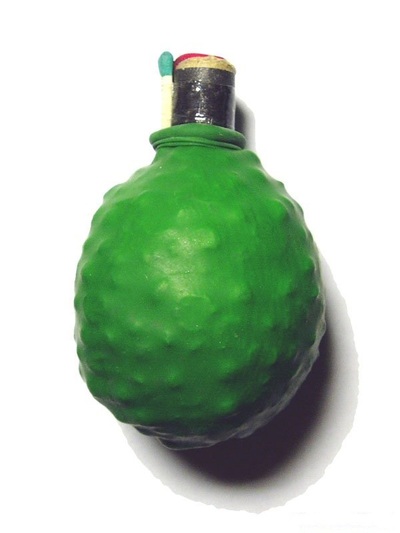

Кроме вышеперечисленных, на боевых просторах Гражданской войны в США вовсю использовали как эрзац-гранаты, изготовленные из артиллерийских боеприпасов, так и заводское чугунное литье со старыми добрыми фитильными запалами. Фитиля не позволяли точно рассчитать время горения и имели склонность к «прострелам», когда огневой луч проскакивал какое-то расстояние, что на коротких запалах могло привести к преждевременному взрыву. Также некоторое применение нашли и гранаты иностранного образца.

По-настоящему эра ручных осколочных гранат в качестве стандартной экипировки бойца, а не этакой «вундерваффе» требующей отдельного рода войск, наступила с началом Первой мировой войны. Именно тогда все уважающие себя государства начали активно внедрять этот тип боеприпаса в войска. Так как США тоже приняли участия в горниле европейских боевых действий, то, вполне естественно, обзавелись и своей моделью. Первая американская оборонительная осколочная граната получила обозначение Mk I, была разработана и принята на вооружение в 1917 году, под занавес войны. Продержалась недолго, так как имела пятиступенчатую систему запуска и оказалась слишком сложной в использовании. Часто в пылу сражения бойцы не доводили процедуру инициации до конца, безрезультатно бросали гранаты в неприятеля, только для того, чтобы получить ее же назад, только уже взведенную. И все это, несмотря на то, что была разработана и учебная – Mk IA1. Вполне резонно, что уже через 2 года на вооружение поступила новая, более простая в обращении, Mk II, а о первенце постарались благополучно забыть.

Mk II – ручная осколочная граната разработанная в 1918 году и состоявшая на вооружении с 1920. Использовалась вплоть до Вьетнамской войны. В основе своей имеет чугунный корпус с насечками заполненный взрывчатым веществом (ВВ). Использование взрывчатого наполнителя – бездымного пороха не требовало наличия детонатора, поэтому в качестве запала сделали простейший пороховой воспламенитель с надежным замедлителем. Насечки на корпусе изначально были призваны облегчить деление на поражающие элементы, но впоследствии выяснили, что чугун лопается абстрактно, а гранату с насечками просто удобнее держать и бросать.

Читать еще:  Гусеничный минный заградитель ГМЗ (СССР)

Существовало несколько модификаций Mk II. Так, например, изначально в корпусе было два отверстия сверху для запала, а снизу для засыпки ВВ, со временем от нижнего отверстия отказались. Граната в неофициальных кругах называется Mk IIA1, но военные ее так никогда не называли. Была модель заполненная вместо пороха тротилом, у которой была яркая особенность – слишком мелкая фрагментации корпуса от тротилового заряда. Поражающие элементы получались очень маленькими и быстро теряли убойную силу. Такие гранаты окрашивались в ярко-желтый цвет (затем просто наносили желтую полосу) и получили обозначение Mk II HE (high explosive).

Также за боевую историю этой гранаты применяли различные запалы – М5, М6, М10 и М11. М5 и М6 при зажигании заметно искрили, а М10 громко шипели. При использовании тротилового наполнителя зафиксированы случаи, когда от капсюля-воспламенителя срабатывал основной заряд. К концу службы все гранаты оснащали безопасными и бесшумными запалами М204.

Были на вооружении и учебные «ананаски». Это сленговое название граната получила за характерную форму корпуса, так что у нас «лимонки», а у них – «ананаски».

Транспортировку тротиловых версий осуществляли со снятыми взрывателями, а пороховые поставлялись полностью в сборе, чтобы порох не высыпался. Сведений о применении заглушек как на советских Ф-1 нет. В апреле 1945, в рамках общей реорганизации армейских идентификаторов, от римских цифр отказались, и граната получила новое обозначение Mk 2

Mk III (Mk 3) – ручная фугасная граната, разработанная специально для действий в замкнутых пространствах. Достаточно интересная придумка. Корпус выполнен из плотного картона, а из металлических деталей только верхняя и нижняя крышки и взрыватель. Поражает противника не столько осколками, сколько ударной волной от взрыва большого количества ВВ (227 гр). Волна, формирующаяся внутри помещения, многократно усиливается за счет эффекта отражения. Появилась эта модель в марте 1918 года как противобункерная, но применение нашла в основном для операций внутри зданий. По воспоминаниям пользователя: «Взрыв Mk 3 внутри помещения способен очень быстро закончить бой и нет боязни, что шрапнель пройдет сквозь тонкие стены и поразит своих». Также взята на вооружение флотом как противоводолазная. В настоящий момент потихоньку исчезает с «прилавков», поскольку последний оставшийся потребитель – флот разработал новую гранату (глубинный заряд), специализированный именно на борьбе с водолазами – Mk40.

Всего было три разных модификации отличающихся материалом корпуса и используемыми запалами. Есть отрывочные сведения, что на смену в пехотных частях пришли (или готовятся прийти) термобарические гранаты, но конкретики найти не удалось. По крайней мере, если российскую РГ-60ТБ разработали, то почему бы не существовать американскому аналогу.

М26 – разработанная на замену Мк 2 граната осколочного действия. Конструкторы постарались лишить новое изделие недостатков предыдущей модели, а именно – нестабильной фрагментации корпуса. Пороховой заряд рвал предшественницу на слишком крупные куски с надежной убойностью, но малым количеством, а тротиловый давал облако мелких осколков, снижая при этом радиус поражения. Новая граната была изготовлена из двух штампованных половинок, внутрь которых, по окружности, помещали стальную проволоку с насечками. Такая комбинация позволяла использовать литое ВВ – «состав В» (смесь тротила и гексогена) и имела лучшую поражающую способность. За вытянутую форму корпуса быстро получила прозвище «лимонка», что, впрочем, явление едва ли не международное. На вооружение ее взяли в 1952 году и первое боевое крещение граната прошла в Корее, где неплохо себя зарекомендовала, а вот Вьетнамский ТВД привел к появлению вариации «для джунглей» – М61. Дело в том, что солдатики часто носили «лимонки» поверх разгрузок, явление было повальным, а в джунглях много разных веточек, которые так и норовили зацепиться за колечко. Установка дополнительного предохранительного рычага решила проблему. Причем существовали даже учебные гранаты с таким рычажком. Так что конструкторам на заметку – в военном деле тоже нужно подстраиваться под потребителя.
Запалы применялись М204, а затем М217, которые по принципу своего действия были аналогичными тем же М5/М6, главным их отличием от предшественников было отсутствие искр и шума при горении.

М33/М67 – заменившая М26 в 1968 году и состоящая на вооружении до сих пор осколочная граната. Проволоку убрали, сделав насечки на корпусе с внутренней стороны. Это немного снизило радиус сплошного поражения (до 5 метров), что позволило использовать ее как наступательную и удешевило производство. К тому же граната стала круглой, чтобы кидать было удобней и точнее. Отдельного внимания заслуживает модификация M59. Интересен боеприпас тем, что в нем используют электромеханический запал М217 ударного действия (но с дублирующим замедлителем). Ударный детонатор работает ненадежно, а увеличенное до 7 секунд время горения замедлителя дает слишком много шансов неприятелю. Хотя попытка и засчитана, но с УДЗС применяемых на РГН/РГО сравнения не выдерживает.

Читать еще:  Пять худших зарубежных копий автомата «Калашникова» » Военные люди

История развития осколочных гранат в США во многом повторяет путь других стран. И нельзя сказать, чтобы там придумали нечто особенное или слишком уж неудачное. В целом – вполне добротная продукция, выполняющая поставленные перед ней задачи. Разве что разнообразия маловато, в отличие от того же советского ассортимента, но, видать, и не нужно было.

Новая граната для Армии США. Безопасная и смертоносная.

Армия США ведет работы по созданию новой ручной гранаты , которая станет более смертоносной, более универсальной и менее опасной для военных.

С 1968 года, времени, когда на вооружении американских военных появилась ручная осколочная гранат М67, многое изменилось. По словам одного из руководителей Центра боевой подготовки в Форте-Беннинг (Fort Benning), граната M67 была рабочей лошадкой для армии в течение десятилетий, но пора бы получить и что-то новое.

«За время проведения операции «Несокрушимая свобода», «Свобода Ираку» и «Новый рассвет» мы собрали отзывы солдат о применении старых гранат», — рассказал майор Джейсон Боханнон (Maj. Jason Bohannon) в интервью изданию Army Times. И в результате выяснилось, что боевое применение их ограничено определенными условиями местности и ограниченностью пространства для маневра. Немаловажным фактором оказалась низкая безопасность применения гранаты для самих американских военнослужащих, а с 1968 года многое изменилось с точки зрения требований безопасности к применяемым боеприпасам.

В течение последних нескольких лет армия работала над новыми гранатами. Необходимо было создать гранату менее чувствительную к самопроизвольной детонации, но которая может фрагментироваться на большее количество поражающих элементов и поражать цели на большем расстоянии, в густой растительности, высокой траве и лесистой местности.

«Представьте, у вас в жилете есть ручная граната и вы, вряд ли, захотите, чтобы она вышла из строя из-за погодных условий. И это не вы случайно дернули за «кольцо», а сдетонировала сама граната в ящике из-за непонятных причин», — сказал Боханнон.

Американские военные рассматривают и вариант создания гранаты с «переключателем», который будет по необходимости самих солдат переводить гранату в режим обычного фугасного воздействия или осколочного. Ведь одна универсальная граната в «разгрузке» всегда лучше, чем две разные.

УНИВЕРСАЛЬНАЯ ГРАНАТА

Во-первых, армия хочет вернуть гранате фугасную мощь. До 1975 года на вооружении армии ручная фугасная граната MK3A2, которая осуществляла поражение цели с помощью фугасного воздействия, но она была снята с вооружения, т.к. содержала асбест. Ее замена, под обозначением XM111, ожидается в 2020 году.

Между тем, Инженерного центра исследований и разработки вооружений работает над более долгосрочным проектом многоцелевой гранаты, которая может быть как осколочной, так и фугасной. Собеседник издания заявил, что на сегодняшнем этапе проектирования новой гранаты не существует необходимых технологий, появление которых ожидается в конце 2020-х, начале 2030-х годов. Тем не менее, по-прежнему существует потребность в более безопасной, но более смертоносной гранате. Технология для развития такого боеприпаса существует, но для ее реализации пока нет соответствующей программы финансирования. «При достаточном финансировании и времени мы могли бы сделать это в течение нескольких лет», — добавил майор.

Новая граната m67, сравним ее с другими, чем же она лучше?

Предыстория м67

Граната М67 является осколочной гранатой используется военными США. На М67 является заменой гранаты М61, используемых во время войны во Вьетнаме, и в старых МК 2 “лимонка” граната используется со времен Второй Мировой Войны. На М67 также используется канадских Вооруженных Сил, где он известен как С13.

На М67 граната имеет сферический корпус из стали, содержит 6,5 фунтов композиции Б взрывчатого вещества. M213 взрыватель разработан специально для использования с М67. Граната весит 14 фунта в общей сложности и имеет зажим для предотвращения гранаты от случайного подрыва.

На М67 может быть брошена от 30 до 35 метров, средним мужчиной. Он имеет 4,0–5,5 второй взрыватель, который воспламеняет взрывчатку, заложенную внутри круглого тела. Стали фрагменты (не путать с осколками) предоставляются телом гранату и получения травмы радиусе 15 метров (

45 м), с летальным исходом радиусе 5 метров (

15 м), хотя некоторые фрагменты могут разойтись так далеко, как 250 метров.

Новая граната m67, сравним ее с другими, чем же она лучше?

Сравниваю ее с другими гранатами она летит в 2 раза ближе, чем ее аналоги, хоть вес всех гранат почти одинаковый.

Главный ее минус – это то что она детонирует 5 секунд, за такое долгое время любой враг успее убежать. Эта граната имеет поражающий силу 23, ф1 40, ргд5 20.

Данная граната не очень полезна, так как в игре нельзя подержать прежде чем бросить, чтобы уменьшить время детонации, но думаю разработчики реализуют данную фичу к выходу игры.

М67 в реальности:

Ф-1 предыстория:

Ф-1 — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

Читать еще:  Крылатая ракета Х-20 (СССР)

Название «Ф-1» произошло от французской осколочной гранаты F-1 модели 1915 года массой около 600 граммов, которые поставлялись в Россию во время Первой мировой войны. Происхождение сленгового названия гранаты — «лимонка» имеет много версий — среди них упоминается и сходство формы гранаты с одноимённым цитрусом, и похожесть гранаты Ф-1 и английской гранаты системы Лемона, — однако единого мнения на сегодняшний день не существует.

Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В дальнейшем взамен запала системы Ковешникова на снабжение гранаты Ф-1 был принят запал УЗРГ («унифицированный запал к ручным гранатам») советских конструкторов Е. М. Вицени и А. А. Беднякова.

РГД-5 предыстория:

РГД-5 (Ручная Граната Дистанционная, модификация — 5) — советская наступательная ручная граната, Индекс ГРАУ — 57-Г-717, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа.

РГД-5 была принята на вооружение ВС СССР, в 1954 году, взамен наступательной гранаты РГ-42.

Граната предназначена для поражения личного состава противника фугасным действием взрывчатки и осколками, формирующимися при разрушении металлической оболочки. Цели граната достигает за счёт броска рукой. Дистанционного действия — означает, что граната взорвётся через определённое время (3,2—4,2 секунды) после того, как её выпустят, независимо от иных условий. Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.

Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой. Масса гранаты с запалом 310 г. Заряд взрывчатого вещества — тротил массой 110 граммов. Дальность разлёта осколков — 25 метров.

Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. Марка запала: УЗРГ, УЗРГМ (со второй половины 1950-х годов), или УЗРГМ-2. Все эти запалы взаимозаменяемы.

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколь угодно долго, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора цели и подходящего момента времени бросить гранату в цель. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2—4,2 секунды произойдёт взрыв.

M67 (граната)

M67 grenade (M67 Fragmentation Hand Grenade) — американская ручная осколочная граната.

Предназначена для поражения живой силы в бою. К цели граната доставляется за счет ее броска рукой человека.

Корпус гранаты из тяжелого металла, который и является осколкообразователем.

Диаметр гранаты 6,35 см, длина по запалу 9,22 см, масса гранаты 396,9 грамма. Масса заряда взрывчатого вещества 184,3 грамма. Используется запал М213.

Радиус поражения осколками гранаты 15 метров, радиус возможного поражения 25 метров.

Взрыв гранаты происходит через 4-6 секунд после освобождения прижимного рычага. Перед броском предварительно следует удалить предохранительное кольцо, прижав рычаг пальцами к корпусу гранаты.

Боевая граната окрашивается в оливково-сероватый цвет.

Граната М68 представляет собой модификацию М67 с электромеханическим запалом М217.

См. также

Источники

  • Полевой устав армии США = Field Manual FM 23-30 «GRENADES AND PYROTECHNIC SIGNALS». — DEPARTMENT OF THE ARMY. — 1988.

Ссылки

Wikimedia Foundation . 2010 .
